Máy hiện sóng GW Instek GDS-3152
Liên hệ
Còn 1 trong kho
Thông số kỹ thuật Gwinstek GDS-3152
| Băng thông | 150Mhz |
| Số kênh | 2+EXT |
| Tốc độ lấy mẫu | 2.5Gsa/s |
| Rise Time | 2.3ns |
| Độ nhạy | 2mV/div ~ 5V/div @ 1MΩ; 2mV~1V/div @ 50/75Ω |
| Độ chính xác | ±3% |
| Độ dài sóng | 25k điểm/ kênh |
| Độ phân giải | 8 bit |
| Trở kháng vào | 1MΩ±2% |
| Đầu vào max | 300Vrms , CATI @1MΩ; 5 VRMS max, CAT I @50/75Ω |
| Tính toán sóng | + , – , x, FFT, FFTrms ,Zoom FFT |
| Giới hạn băng thông | 20Mhz (-3dB) |
| Độ nhạy thời gian | 1ns/div ~ 100s/div |
| Trigger | CH1, CH2, Line, EXT |
| Chế độ | X-Y |
| Màn hình | 8 inch, 800×600 |
| Giao tiếp | RS-232, USB 2.0, USB Host, Ethernet (LAN)Port |
| Nguồn | AC 100V-240V , 48 ~ 63 Hz |
| Kích thước | 400x200x130mm |
| Khối lượng | 4Kg |
| Phụ kiện bao gồm | Que đo, Hướng dẫn sử dụng, đầu cắm nguồn. |
Xem mô tả đầy đủ
Mô tả sản phẩm Gwinstek GDS-3152

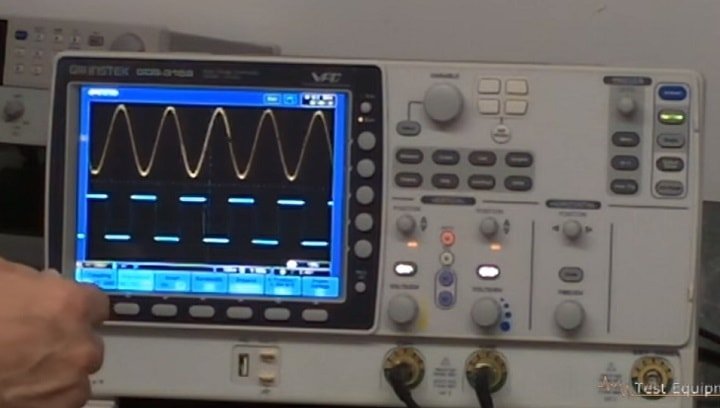

Máy hiện sóng GW Instek GDS-3152 cung cấp các phép đo tự động, hoạt động trên màn hình phân tách và xử lý tín hiệu Visual Persistence Oscillograph (VPO) cho các ứng dụng điện tử như thiết kế và gỡ lỗi, sửa chữa và bảo dưỡng, và giáo dục kỹ thuật điện.
ĐẶC ĐIỂM NỔI BẬT CỦA MÁY HIỆN SÓNG GW INSTEK GDS-3152
Máy hiện sóng Instek GDS-3152 là thiết bị với đầy đủ tính năng cho phép giải quyết các vấn đề đo lường phức tạp một cách dễ dàng. Sản phẩm có băng thông 150 MHz và được trang bị tốc độ lấy mẫu theo thời gian thực lên tới 5GSa/giây và tốc độ lấy mẫu trong thời gian tương đương là 100GSa/s.

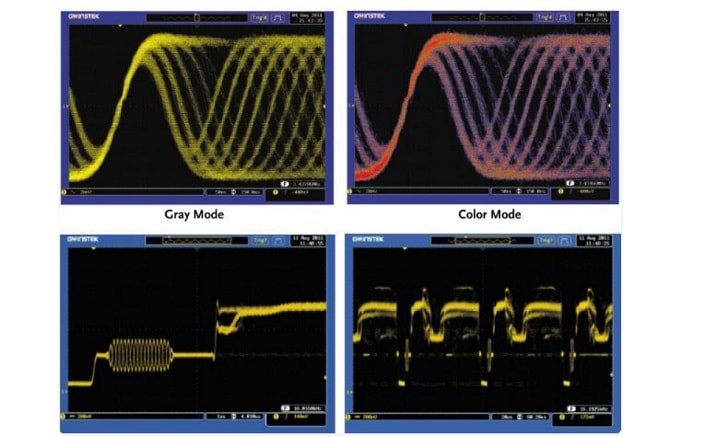

Màn hình LCD SVGA 8 inch lớn, kết hợp với công nghệ xử lý tín hiệu kỹ thuật số tiên tiến VPO, cung cấp chi tiết tỉ mỉ và rõ ràng cho các dạng sóng được hiển thị.

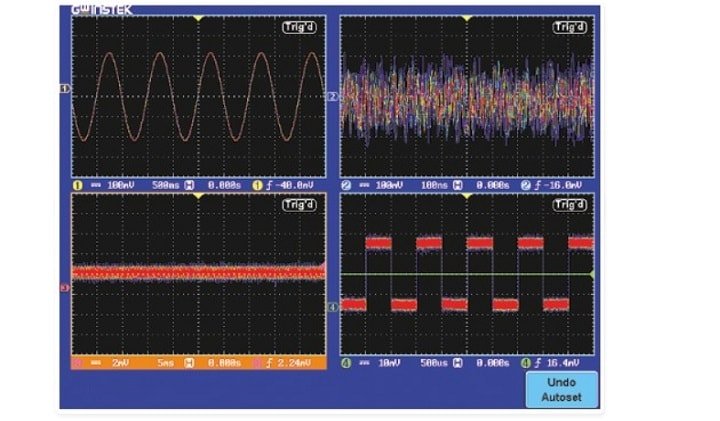

Chức năng chia màn hình độc đáo cho phép cài đặt và hiển thị độc lập từng kênh dạng sóng. Với ba trở kháng đầu vào (50Ω/75Ω/ 1MΩ) có thể lựa chọn để đáp ứng các yêu cầu thử nghiệm khác nhau. Ngoài ra, máy hiện sóng số còn mang đến nhiều điểm nổi bật khác:
- Tự động cân chỉnh thang đo theo trục thời gian và trục biên độ
- Hiển thị 28 phép đo dạng sóng đồng thời phân nhóm theo biên độ, thời gian và độ trễ.
- Cổng máy chủ USB mặt trước và mặt sau giúp dễ dàng truy cập dữ liệu được lưu trữ
- Phần mềm giám sát từ xa FreeWave dễ dàng chụp và hiển thị dữ liệu
- Phần mềm phân tích bus nối tiếp hỗ trợ I2C, SPI và UART
- Máy hiện sóng số GDS-3152 cho phép người dùng tự do cài đặt phần mềm ứng dụng bổ sung
- Chức năng phóng to cửa sổ của máy hiện sóng số GDS-3152 cho phép hiển thị kép đồng thời cửa sổ chính để hiển thị dạng sóng và cửa sổ phóng to để quan sát chi tiết từng vị trí dạng sóng.
ỨNG DỤNG CỦA MÁY HIỆN SÓNG GW INSTEK GDS-3152
GDS-3152 được chứng nhận của Hiệp hội Tiêu chuẩn Canada (CSA), Chứng nhận phù hợp châu Âu (CE) và xếp hạng an toàn danh mục cụ thể (CAT), như CAT5e.
Máy hiện sóng được sử dụng để thử nghiệm, đo lường và kiểm tra trong các ứng dụng khoa học, kỹ thuật, viễn thông, ô tô và công nghiệp.
