Máy đo độ cứng siêu âm Phase II series 6000

Mô tả sản phẩm Phase II series 6000

Máy đo độ cứng cầm tay Phase II series 6000 là thiết bị kiểm tra độ cứng siêu âm không phá hủy. Các máy đo thuộc series 6000 của Phase II sử dụng các phụ kiện như đầu dò cầm tay, đầu dò cơ học, thiết bị tác động Leeb hoặc đầu dò cầm tay mở rộng… để đo độ cứng không phá hủy.

Series 6000 Phase II bao gồm các máy đo độ cứng kim loại: PHT-6001, PHT-6002, PHT-6005, PHT-6010, PHT-6011, PHT-6030, PHT-6080, PHT-6100.

ĐẶC ĐIỂM CHÍNH CỦA THIẾT BỊ ĐO ĐỘ CỨNG SERIES 6000 PHASE II

• Series 6000 của Phase II bao gồm các máy đo độ cứng di động cầm tay không phá hủy
• Kết hợp kiểm tra độ cứng UCI và Leeb trong một trạng thái của thiết bị hiện đại
• Kiểm tra thép với độ dày tối thiểu là 0,08 và độ dày tối đa không giới hạn
• Kết quả kiểm tra nhanh, rõ ràng
• Chuyển đổi Rockwell, Brinell Vickers hiển thị trên màn hình
• Bộ nhớ lớn với đầu ra USB
• Lựa chọn đầu dò UCI thủ công; 1kg, 2kg, 5kg & 10kg
• Đầu dò cơ giới tùy chọn: .30kg, .80kg, & 1kgf (kilogram force)
• Thiết bị tác động có sẵn (Leeb) D, DC, D + 15, G & DL

Trở kháng tiếp xúc siêu âm của máy dựa trên viên kim cương 136 độ ở đầu thanh rung được đặt xuống bề mặt thử nghiệm ở một tải cố định. Sự khác biệt về tần số rung siêu âm sau đó được tính vào giá trị độ cứng.

Quy trình kiểm tra UCI chậm hơn so với kiểu Dynamic Impact, tuy nhiên phương pháp kiểm tra độ cứng UCI di động, dễ dàng và chính xác.

Các máy đo này cũng có những ưu điểm riêng khi được sử dụng cho một số ứng dụng thử nghiệm nhất định. Các trình kiểm tra UCI không bị hạn chế đối với các chi tiết lớn như máy đo kiểu động lực (dymamic).

Các máy này có thể đo kim loại mỏng tới 1mm và ở giá trị độ cứng thấp tới 20HRC (75HB). Chúng cũng xuất sắc trong việc thực hiện kiểm tra độ cứng trên các kim loại lớn hơn, cứng hơn.

Một lý do khác cho sự gia tăng độ phổ biến là do thực tế là Phương pháp UCI được phân loại là loại “không phá hủy trực tiếp”. Phương pháp này chuyển đổi thành các phần phế liệu ít hơn / chi phí mfg thấp hơn nhờ vào các kiểm tra cần thiết.

Dynamic Impact (tác động bằng động lực) dựa trên nguyên lý độ cứng Leeb được phát triển bởi Dietmar Leeb trong những năm 1970. Phần thân tác động tải lò xo được đẩy lên bề mặt thử nghiệm, có hiệu lực bật lại. Tốc độ của cả lực đẩy ban đầu và lực bật được đo ở chế độ không tiếp xúc. Giá trị này được tính như một giá trị độ cứng Leeb và sau đó tự động chuyển đổi thành Rockwell C, B, Brinell, Vickers và giá trị Shore. Giá trị có hiệu quả mang lại kết quả dễ dàng, nhanh chóng và chính xác để kiểm tra độ cứng di động.

THANG UCI

Lưu ý: Cũng có thể kiểm tra theo các thang đo sau (chỉ UCI) HRN15 – HRN30 – HRN45 – HRT15 – HRT30 – HRT45 HRF – HK – HD.

THANG LEEB

Máy đo độ cứng UCI với đầu dò cầm tay

Máy đo độ cứng UCI với đầu dò cơ giới

THÔNG SỐ KỸ THUẬT CỦA THIẾT BỊ KIỂM TRA ĐỘ CỨNG SERIES 6000 PHASE II

• Dải đo độ cứng: HRC: 20.3- 70; HRB: 61-85.6 ; HV: 80-1599; HB: 76-618
• Lựa chọn thang đo: Rockwell C (HRC); Rockwell B (HRB); Rockwell A (HRA); Brinell (HB); Vickers (HV); Leeb (HLD) và nhiều hơn
• Dung sai: +/- 3.0% độ lệch trung bình so với giá trị tham chiếu của khối chuẩn với tối thiểu 5 phép đo
• Loại màn hình: màn hình màu LCD với đèn nền, điều chỉnh độ sáng
• Lựa chọn ngôn ngữ: Anh, Đức, Trung, Tây Ban Nha vv
• Lưu dữ liệu: chữ, số
• Bộ nhớ dữ liệu: 2000 nhóm dữ liệu đo được ; 20 nhóm dữ liệu hiệu chỉnh
• Phần mềm thống kê: được cung cấp-có thể lưu trong Word hoặc Excel
• Xuất dữ liệu: USB – cáp được cung cấp
• Nguồn điện: pin sạc Lithium điện áp: 4.2V, 4800mAh
• Tự động ngắt nguồn điện: 5 phút
• Thời gian sạc: khoảng 8 giờ
• Sử dụng pin: khoảng 6 giờ (không bật đèn nền)
• Trọng lượng tịnh (đơn vị cơ sở) 2lbs (kèm đầu dò)
• Trọng lượng: 12 lbs
• Kích thước máy: 7.0 x 3.1 x 1.1” (160x80x30mm)
• Kích thước phủ bì: 13.7 x 17.7 x 5.9” (350x450x150mm)

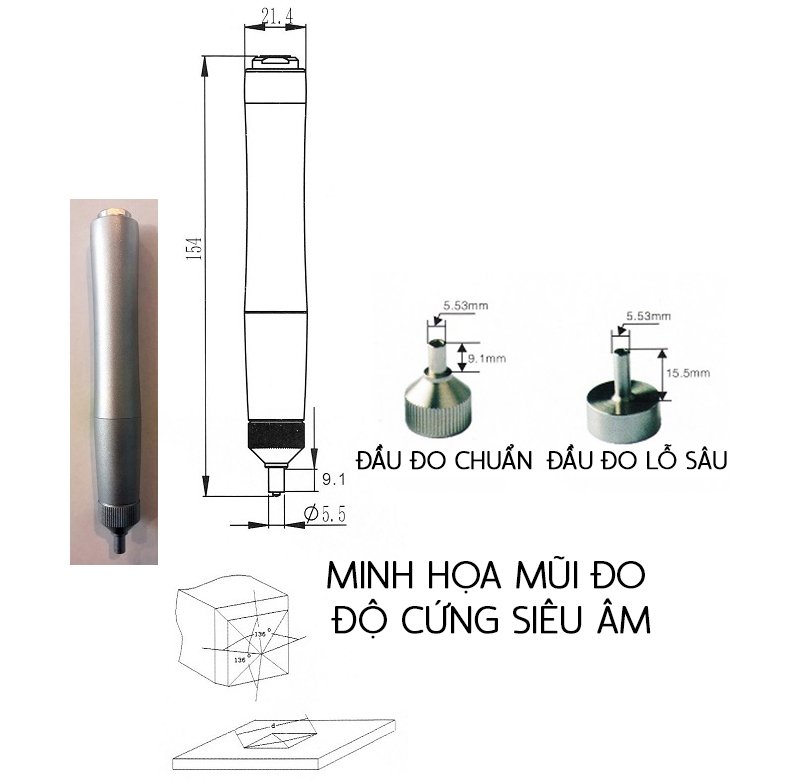

THÔNG SỐ KỸ THUẬT CỦA ĐẦU DÒ CẦM TAY UCI:

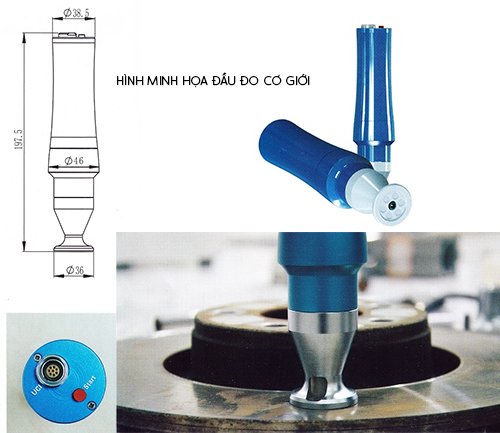

THÔNG SỐ KỸ THUẬT CỦA ĐẦU DÒ CƠ HỌC UCI:

ĐỘ SÂU VẾT LÕM (µm):

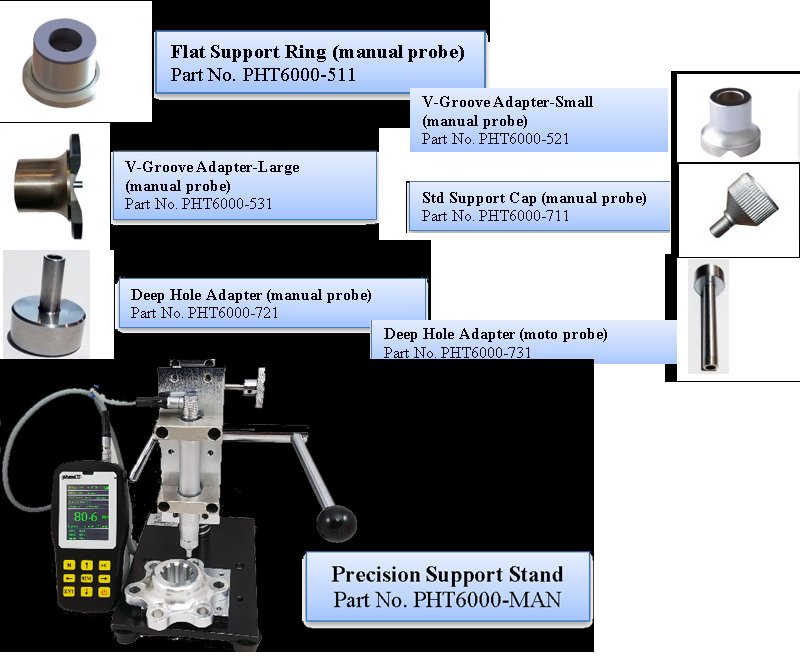

PHỤ KIỆN TÙY CHỌN:

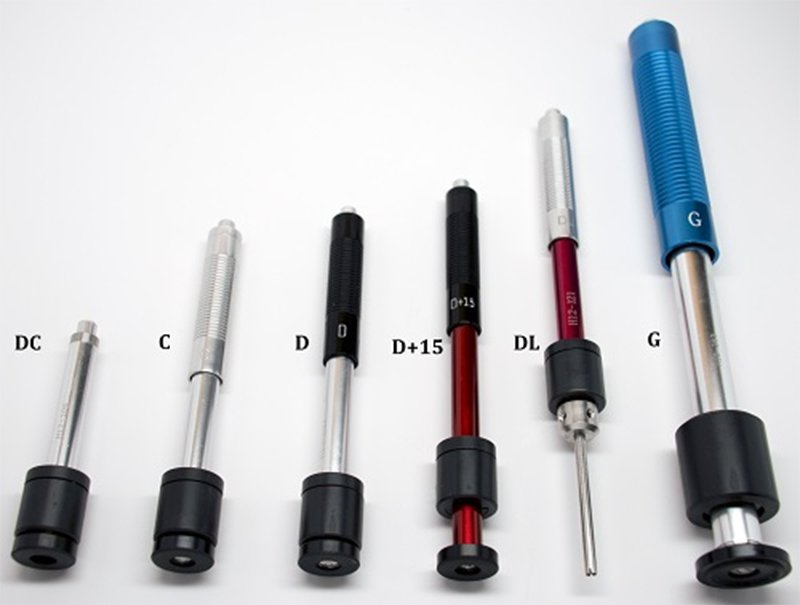

Thiết bị tác động ứng dụng đặc biệt

Thiết bị tác động D, số model PHT1800-100
Thiết bị phổ quát chuẩn: Chuyên dụng cho nhiệm vụ đo độ cứng

Thiết bị tác động DL số model. PHT1800-115

Mũi đo 4mm đường kính x 1.96” chiều dài: Đo trong không gian cực hạn chế

Thiết bị tác động G model PHT1800-125
Mũi đo mở rộng: Để sử dụng trên các thành phần nặng rắn như; đúc thô và rèn. Chỉ có Brinell.

Thiết bị tác động DC model PHT1800-120
Thiết bị tác động cực ngắn. Được sử dụng cho các không gian rất hạn chế như lỗ, hình trụ, đo bên trong

Thiết bị tác động D+15 model PHT1800-110
Slim front section with coil set back. Hardness measurements in grooves, recessed surface

Thiết bị tác động C model PHT1800-130
năng lượng ảnh hưởng bị giảm đi đối với trường hợp thử nghiệm vật liệu cứng

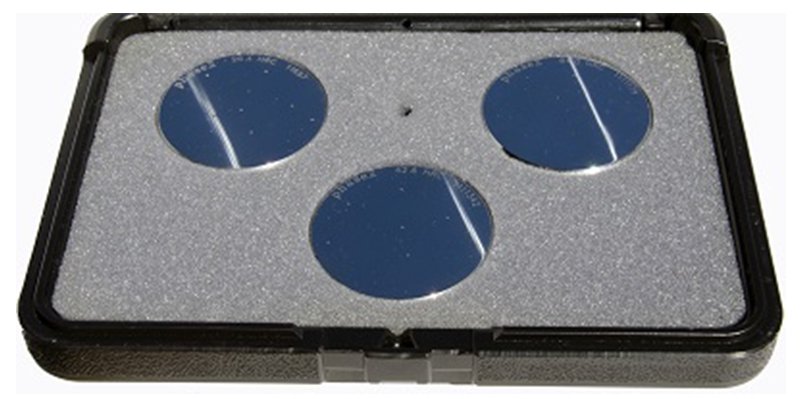

KHỐI CHUẨN TÙY CHỌN CHO SERIES 6000:

Bộ kit khối chuẩn kiểm tra độ cứng được chứng nhận NIST

Số phụ kiện 900330-9410

Bao gồm:

• 1pc HRC 20’s
• 1pc HRC 40’s
• 1pc HRC 60’s

Chứng nhận đầy đủ cho từng khối chuẩn

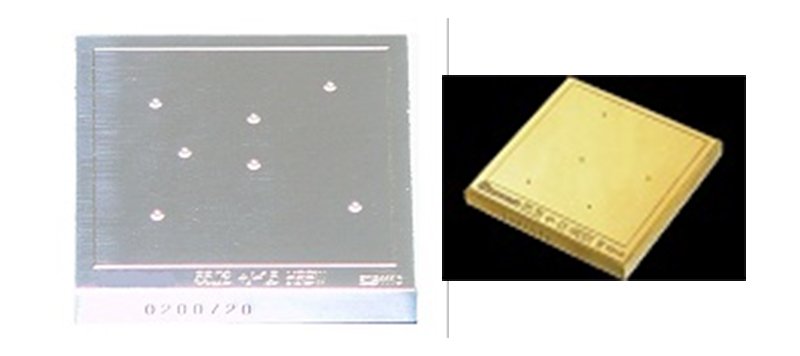

Khối chuẩn nhôm / đồng thau Rockwell:

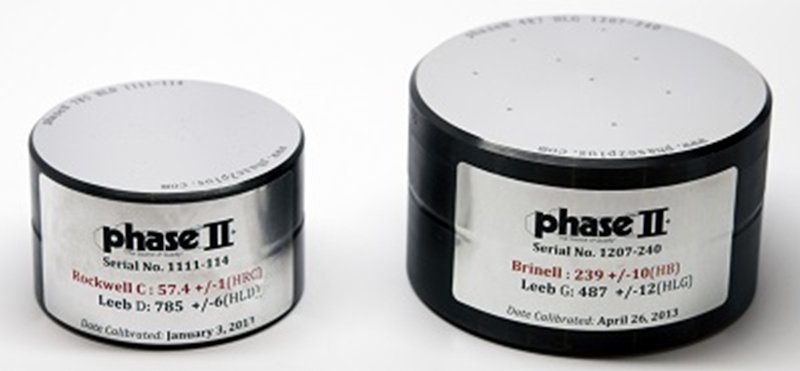

Khối chuẩn độ cứng Leeb:

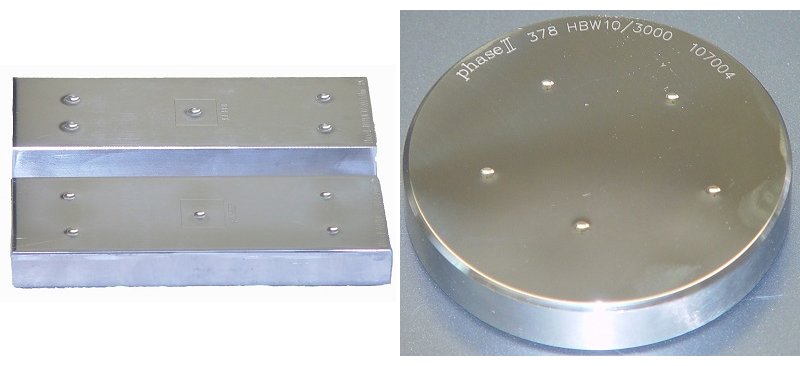

Khối chuẩn độ cứng Brinell
