Máy đo độ dày Huatec Live A-Scan, B-Scan, Data Logger TG-5000 series
Liên hệ
Còn 1 trong kho
Thông số kỹ thuật TG5000 series
| Loại hiển thị | OLED 2,4 "màu, 320X240 pixel, độ tương phản 10.000 |
| Nguyên lý hoạt động | Tiếng vang xung với đầu dò phần tử kép |
| Phạm vi đo | 0,50mm đến 508mm (0,02 "đến 20,00"), tùy thuộc vào vật liệu, đầu dò và điều kiện bề mặt |
| Độ phân giải | Có thể chọn 0,01mm, 0,1mm (có thể chọn 0,001 ", 0,01") |
| Các đơn vị | Inch hoặc milimet |
| Chỉnh sửa chế độ | RF +, RF-, HALF +, HALF-, FULL |
Xem mô tả đầy đủ
Mô tả sản phẩm TG5000 series
Máy đo độ dày Huatec TG-5000 series là loại máy đo được sử dụng rất rộng rãi trong đo đạc độ dày các loại vật liệu cứng như: sắt, thép, đồ gỗ sơn, nhựa, đồng, đồ sứ, kẽm và các loại vật liệu không từ tính khác. Điều đặc biệt là sóng siêu âm của máy TG-5000 series có khả năng xuyên qua lớp phủ của vật liệu cần đo để đo độ dày của vật liệu đó.
ĐẶC ĐIỂM NỔI BẬT CỦA MÁY ĐO ĐỘ DÀY HUATEC TG-5000

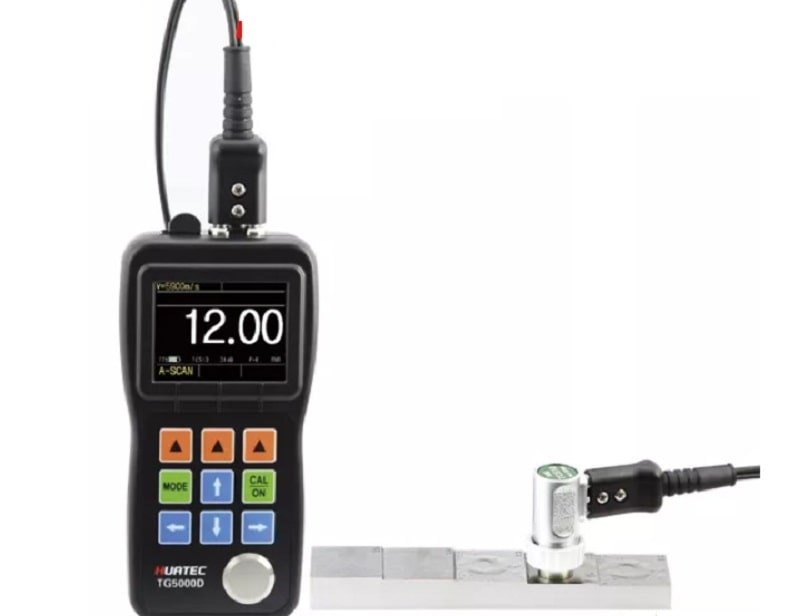

Huatec TG-5000 là thiết bị nhỏ gọn, nó đảm bảo tính năng đo chính xác cực kỳ cao, phạm vi đo rộng từ 0,5mm đến 508mm. Hiện thiết bị được ứng dụng rộng dãi, đặc biệt là đo độ dày vật liệu, máy móc, bê tông, gỗ…
Sản phẩm hoạt động dựa trên cảm ứng và sóng siêu âm, giúp bạn đo, xác định chiều dày vật liệu nhanh chóng. Được trang bị màn hình màu hiển thị 320×240 Pixels, bạn có thể quan sát rõ nét các thông số, ngay cả khi làm việc ngoài trời hay những khu vực thiếu ánh sáng.
Máy đo độ dày vật liệu này dược thiết kế đơn giản, dễ dàng sử dụng, nó được trang bị đầy đủ các tính năng như Echo-Echo Mode, các chế độ điều khiển gồm Gain, Blanking, Gate, Range, Delay, RF và Rectify.
Sử dụng 2 pin AA, máy cho tuổi thọ bền bỉ, thời gian hoạt động lên đến 40 giờ, đảm bảo tránh ảnh hưởng đến công việc. Máy đo độ dày Huatec có trọng lượng nhẹ, chỉ 280g giúp bạn có thể dễ dàng sử dụng, bỏ túi. Chế độ tự động tắt giúp tiết kiệm pin tối đa. Các tính năng nổi bật của sản phẩm máy đo độ dày vật liệu Huatec TG-5000:
- Màu hình màu 320×240 Pixels
- Hiển thị đồng thời màu trực tiếp A-Scan và Độ dày
- Kiểm soát Gain, khoảng trống, Cổng, Phạm vi và Độ trễ…
- Hiển thị B-Scan dựa trên thời gian
- Chế độ Echo-Echo (đo độ dày xuyên qua lớp phủ)
- Lưu trữ 100.000 lần đọc và 1000 dạng sóng
THÔNG SỐ KỸ THUẬT CỦA MÁY ĐO ĐỘ DÀY HUATEC TG-5000
|
Đặc tính |
TG-5000 |
TG-5000D |
TG-5000DL |
Tùy chọn bộ ghi dữ liệu |
|
Giá thành |
40.000.000 đ |
51.000.000 đ |
61.000.000 đ |
|
|
Hiển thị màu |
|
|
|
|
|
Live A-Scan |
|
|
|
|
|
B-Scan dựa trên thời gian |
|
|
|
|
|
Kiểm soát các chế độ Gain, Blanking, Gate, Range, Delay, RF và Rectify |
|
|
|
|
|
Chế độ Echo-Echo (Thru Paint & Coatings) |
Không |
|
|
|
|
Bộ ghi dữ liệu |
Không |
Không |
|
|
|
Phần mềm xem dữ liệu |
Không |
Không |
|
|
|
Thông số kỹ thuật của thiết bị |
|
|
Loại hiển thị |
OLED 2,4 “màu, 320X240 pixel, độ tương phản 10.000: 1 |
|
Nguyên lý hoạt động |
Tiếng vang xung với đầu dò phần tử kép |
|
Phạm vi đo |
0,50mm đến 508mm (0,02 “đến 20,00”), tùy thuộc vào vật liệu, đầu dò và điều kiện bề mặt |
|
Dộ phân giải |
Có thể chọn 0,01mm, 0,1mm (có thể chọn 0,001 “, 0,01”) |
|
Các đơn vị |
Inch hoặc milimet |
|
Chỉnh sửa chế độ |
RF +, RF-, HALF +, HALF-, FULL |
|
Chế độ hiển thị |
Bình thường, chụp tối thiểu / tối đa, DIFF / RR%, A-Scan, B-Scan |
|
Chỉnh sửa đường dẫn |
Tự động |
|
Tốc độ cập nhật |
Có thể lựa chọn 4Hz, 8Hz, 16Hz |
|
Phạm vi vận tốc vật chất |
500 đến 9999m / s (0,0197 đến 0,3937in / chúng tôi) |
|
Ngôn ngữ |
Anh |
|
Cài đặt cảnh báo |
Báo động tối thiểu và tối đa. Phạm vi 0,25 mm đến 508 mm (0,010 “đến 20,00”). Thay đổi màu sắc dạng sóng động trên báo động |
|
Yêu cầu về năng lượng |
2 pin cỡ AA |
|
Thời gian hoạt động |
Khoảng 40 giờ |
|
Tắt dụng cụ |
Có thể lựa chọn LUÔN LUÔN BẬT hoặc TỰ ĐỘNG sau 5, 10, 20 phút không hoạt động |
|
Nhiệt độ hoạt động |
-10 ° C đến + 50 ° C (+ 10 ° F đến + 120 ° F) |
|
Kích thước |
153mm X 76mm X 37mm (HXWXD) |
|
Cân nặng |
280g bao gồm cả pin |
|
Tính năng tùy chọn bộ ghi dữ liệu |
|
|
Sức chứa |
100.000 bài đọc, 1000 dạng sóng, 400 tệp |
|
Cấu trúc tệp |
Tập tin lưới |
|
Hàng cột X |
21 X 12 |
|
Cổng giao tiếp |
Cổng USB 2.0 (Tốc độ đầy đủ) |
|
Phần mềm |
Phần mềm xem dữ liệu PC |
|
Thông số kỹ thuật đầu dò / đầu dò TG-5000DL |
|||||||
|
Mô hình |
PT08 |
TC510 |
PT12 |
ZT12 |
PT06 |
PT04 |
GT12 |
|
Kiểu |
Tiêu chuẩn TG-5000 |
Tiêu chuẩn TG-5000D / DL |
Tiêu chuẩn |
Gang thep |
Ống nhỏ |
Đầu ngón tay |
Nhiệt độ cao |
|
Tần số |
5 MHz |
5 MHz |
5 MHz |
2 MHz |
7,5 MHz |
10 MHz |
5 MHz |
|
Đường kính liên hệ |
11mm |
13,5mm |
13,5mm |
17mm |
8 mm |
6 mm |
15mm |
|
Phạm vi đo lường |
0,8 đến |
1,2 đến |
1,0 đến 200,0mm |
4.0 đến |
0,8 đến |
0,7 đến 12,0mm |
4.0 đến |
|
Phạm vi nhiệt độ |
-10 đến 70oC |
-10 đến |
-10 đến 70oC |
-10 đến 70oC |
-10 đến |
-10 đến 70oC |
-20 đến 300oC |
